[자료구조/C언어] Binary Tree Traversal

JuniTech 2024. 6. 19. 00:02
728x90

1. Traversal

  • 트리의 각 노드를 방문하는 과정이라 한다.
  • 특정 노드가 있는지 검색할 때 또는 삽입/삭제가 잘 되는지 확인하기 위해 사용된다.



2. Traversal의 종류

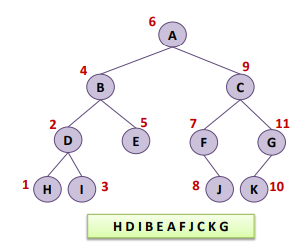

  • Inorder Traversal : LCR
    • 방문 순서 : a  left Subtree -> a root node -> a right subtree
    • Inorder Traversal
    • void Inorder(BTreeNode* root) {
	if (root != NULL) {
    Inorder(root->left_child);
    printf("%d ", root->item);
    Inorder(root->right_child);
}
  • Preorder Traversal : CLR
    • 방문 순서 : a root node -> a  left Subtree -> a right subtree
    • Preorder Traversal
    • void Preorder(BTreeNode* root) {
	if (root != NULL) {
    	printf("%d ", root->item);
        Preorder(root->left_child);
        Preorder(root->right_child);
    }
}
  • Postorder Traversal : LRC
    • 방문 순서 : a  left Subtree -> a right subtree -> a root node
    • Postorder Traversal
    • void Postorder(BTreeNode* root) {
	if (root != NULL) {
    	Postorder(root->left_child);
        Postorder(root->right_child);
        printf("%d ", root->item);
    }
}
  • Level order Traversal
    • 방문 순서 : Level 순서대로 방문한다.
    • queue를 사용한다.
      • 먼저 레벨 순으로 노드 하나를 삽입후, 노드가 Dequeue될 때 해당 Dequeue되는 노드의 자식 노드 2개를 EnQueue한다.
    • Level order
    • void Levelorder(BTreeNode* root) {
	Queue queue;
    if (root == NULL) return;

    InitQueue(&queue);
    EnQueue(&queue, root);
    while (!IsEmpty(&queue)) {
    	root = Peek(&queue);
        Dequeue(&queue);

        printf("%d ", root->item);
        if (root->left_child != NULL) Enqueue(&queue, root->left_child);
        if (root->right_child != NULL) Enqueue(&queue, root->right_child);
    }
}



3. Tree Traversal의 응용

1.  directory size를 다 더해보자!

  • 각각의 파일들은 다른 사이즈를 갖고 있고, 각 폴더는 10K의 사이즈를 갖는다.(다, 이진트리이다 보니 디렉토리 파일은 2개 밖에 못만든다.
  • post order 방식으로 구현하면 된다.
// Make use of postorder traversal.
int CalDirectorySize(BTreeNode* root) {
	int left_size, right_size;
    if (root == NULL) return 0;
    else {
    	left_size = CalDiretorySize(root->left_child);
        right_size = CalDirectorySize(root->right_child);
        return (root->item + left_size + right_size);
    }
}



2.  Binary Expression Tree를 만들자!

  • 우리는 Infix notation(Inorder)이라는 방식이 익숙하다.
    • 연산자가 피연산자 사이에 기록되는 방식(Ex. X + Y, (7+4) * 2 - 1 ...)
  • 수식 트리(Expression Tree)는 infix 표기법보다 이해하기 쉽다.
  •
    Expression Tree
  • 따라서 우리는 다음과 같은 과정을 거쳐서 Expression Tree를 만들 예정이다.

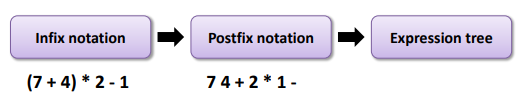

  • Overall procedure


    • Infix notation -> Postfix notation 과정에서는 Stack을 사용하여 Postfix로 변환한다.

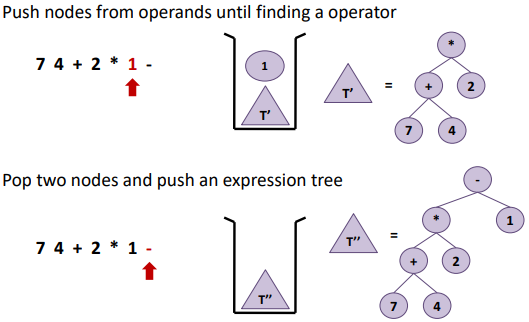

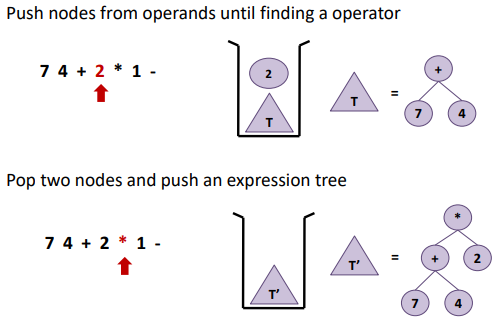

    • Postfix notation -> Expression tree 과정에서는 Stack을 사용하여 점증적으로 Tree를 만든다.(아래와 같이)

BTreeNode* MakeExpTree(char* exp, int len)	{	// exp : postfix로 주어진 표기법
	Stack stack;
    BTreeNode * node, *right_node, *left_node;

    InitStack(&stack);
    for (int i = 0; i < len; i++) {
    	// 숫자를 만나면 노드 생성, 연산자를 만나면 오른쪽에 들어갈 노드와 왼쪽에 들어갈 노드를 추출한다.
    	if ('0' <= exp[i] && exp[i] <= '9') node = CreateNode(exp[i]);
        else {
        	right_node = Peek(&stack), Pop(&stack);
            left_node = Peek(&stack), Pop(&stack);

            node = CreateNode(exp[i]);
            CreateRightSubtree(node, right_node);
            CreateLeftSubtree(node, left_node);
        }
        Push(&stack, node);
    }
    return Peek(&stack);
}
  • 아래의 예제와 같이 식을 Tree로 표현하면 Non-leaf node는 operator, leaf node는 operand로 구성되어 있는 것을 확인할 수 있다.
  • 이제 위에서 만든 Expression Tree를 계산해보자. 계산하는 과정과 코드는 간단하다. 맨 왼쪽 아래에 있는 Subtree들을 계산하여 나온 값을 왼쪽 자식 노드로 저장한다. 이러한 과정을 반복하면 최종 결과를 얻을 수 있다.





int CalculateExpTree(BTreeNode* root) {
	int op1, op2;
   	if (root == NULL) return 0;
    if (root->left_child == NULL && root->right_child == NULL)	// Leaf Node=>피연산자=>반환
    	return root->item;

   	op1 = CalculateExpTree(root->left_child);	// left_child의 피연산자 저장
    op2 = CalculateExpTree(root->right_child);	// right_child의 피연산자 저장

    switch (root->item)
    {
    	case '+':	return op1 + op2;
        case '-':	return op1 - op2;
        case '*':	return op1 * op2;
        case '/':	return op1 / op2;
    }
    return 0;
}



3. Threaded Binary Tree

  • 스레드 이진 트리(Threaded binary tree)는 이진 트리의 한 종류로, 가리키는 곳이 없는 모든 오른쪽 널 포인터(null pointer)를 중위 후속자 노드로 연결하고, 가리키는 곳이 없는 모든 왼쪽 널 포인터를 중위 선행자 노드로 연결한 것이다.
  • 재귀적인 Inorder Traversal를 빠르게 할 수 있는 방법이다.
  • 순회 방법은 다음과 같다.
    • 가장 왼쪽 노드를 찾을 때까지 트리 이동한다.(실선 화살표는 왼쪽 이동을 의미)
    • Treaded link 또는 right-side 자식 포인터로 순회한다.(점선 화살표는 오른쪽 이동을 의미)

Threaded Binary Tree

#include <stdio.h>

typedef int BData;

typedef struct _bTreeNode
{
	BData item;
    struct _bTreeNode * left_child;
    struct _bTreeNode * right_child;
    bool isThreaded;
} BTreeNode;

BTreeNode* leftMost(BTreeNode* node)
{
	if (node == NULL) return NULL;
    while (node->left_child != NULL)
    	node = node->left_child;	// Go to the leftmost node.

    return node;
}

void inorder(BTreeNode* node)
{
	BTreeNode* cur = leftmost(node);
    while (cur != NULL) {
    	printf("%d ", cur->item);
    // If the node is a thread node, go to its inorder successor.
    if (cur->isThreaded)
    	cur = cur->right_child;
    else	// Go to the leftmost child in a right subtree.
    	cur = leftmost(cur->right_child);
    }
}
